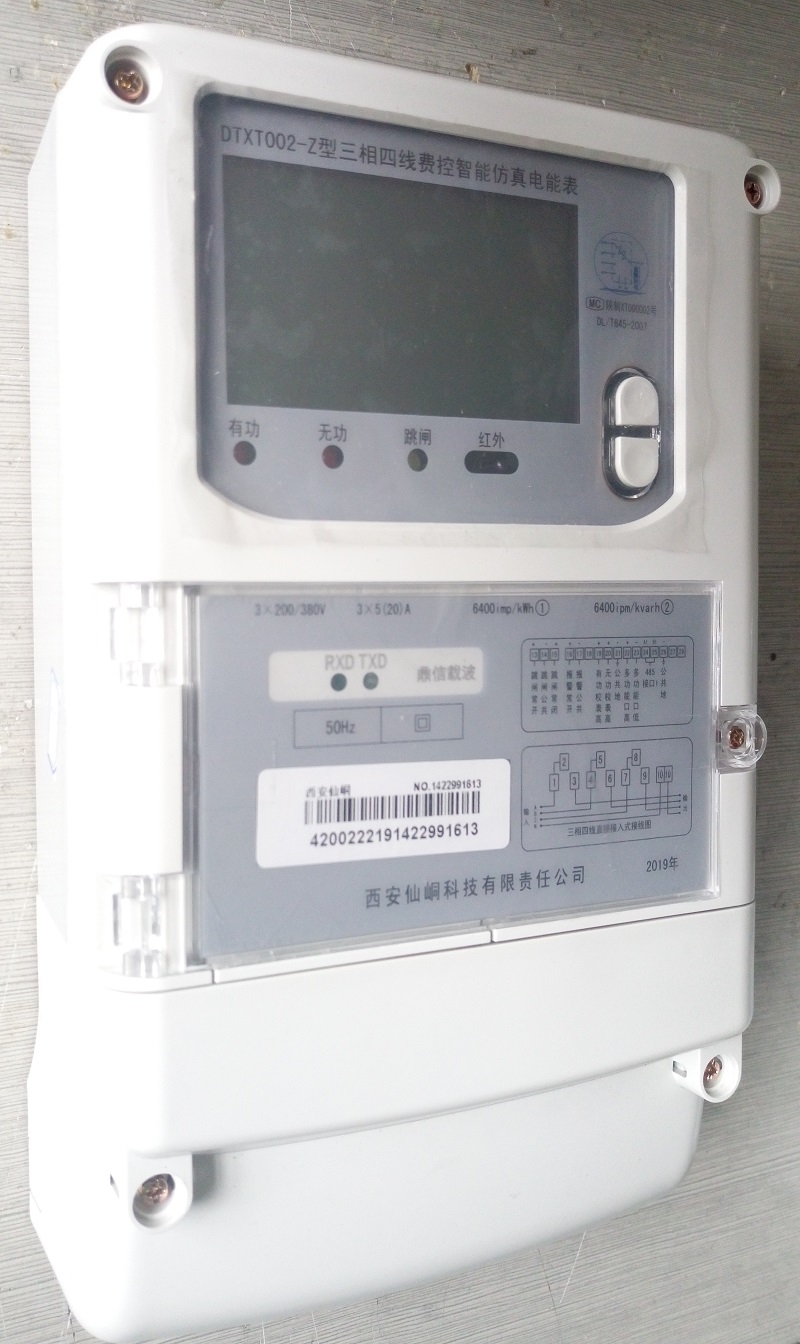

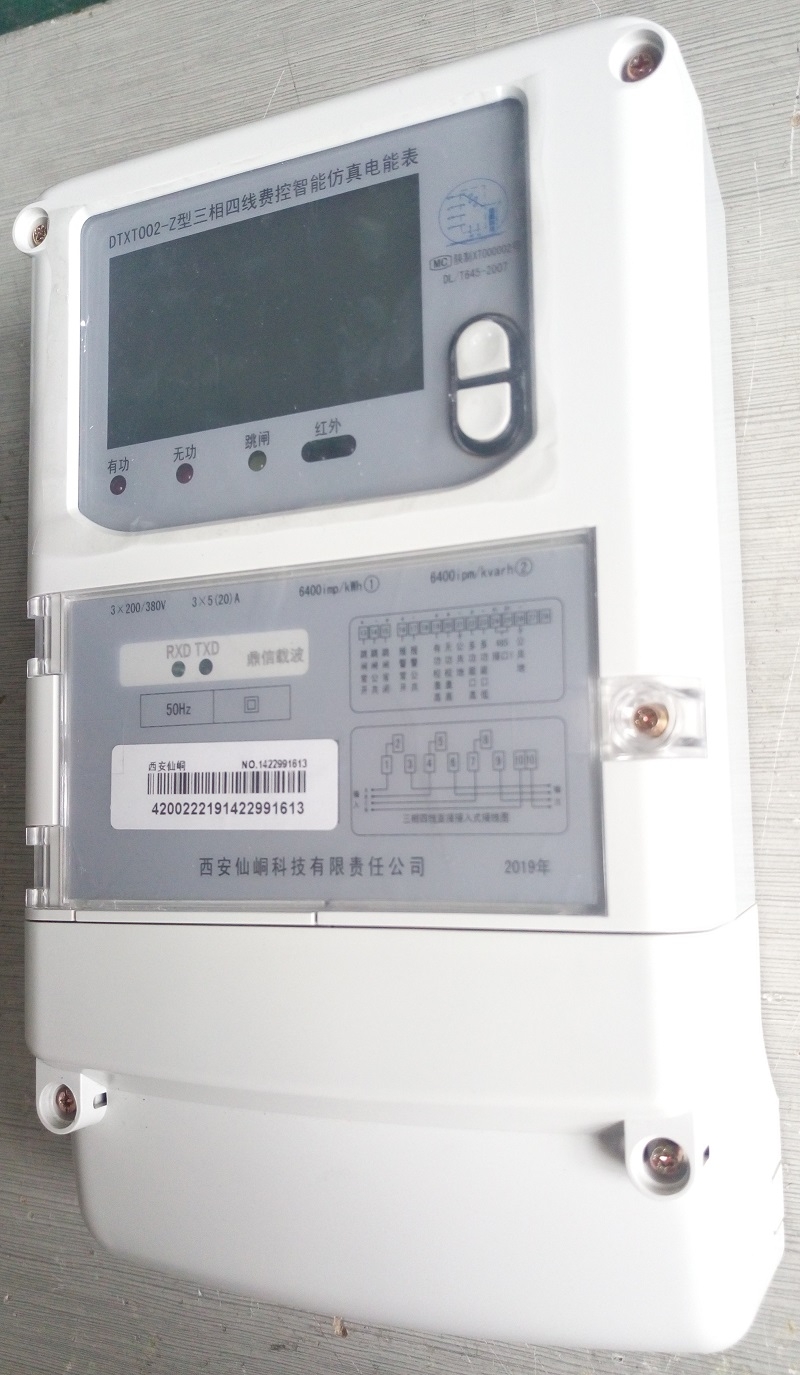

DTXT002-Z三相四線費控智能仿真電能表
1 綜合介紹
1.1 概述
DTXT002-Z三相四線費控智能仿真電能表是西安仙峒有限責任公司研制生產的新一代智能型高科技仿真電能計量產品。它以MCU+計量芯片技術為基礎，采用當今集成電路技術，根據電能表有關國際(IEC)標準和我國電力標準GB/T 17215.301-2007《多功能電能表 特殊要求》、GB/T15284-2002《多費率電能表 特殊要求》、DL/T614-2007《多功能電能表》、DL/T645-2007《多功能電能表通信協議》、Q/GDW354-2009《智能電能表功能規范》、Q/GDW356-2009《三相智能電能表型式規范》等設計制造。
三相四線費控智能仿真電能表模擬仿真故障功能：參數設置故障、電量/電壓/電流/功率因數等參數寫入、少計量竊電、超差計量、通訊故障、死機故障、顯示花屏等故障。
它集計量、監控、報警、顯示、諧波測量、凍結、通訊功能于一身，能計量組合有功、正反向有功、組合無功1、組合無功2、四象限無功總電量及分時電量；能計量正反向有功、組合無功1、組合無功2、四象限無功總最大需量及分時最大需量，以及最大需量發生的日期和時間；能測量各相電壓、電流、功率因數、有功功率、無功功率、視在功率及三相總有功功率、總無功功率、總視在功率、總功率因數和頻率等；能檢測并記錄各相失壓、失流、斷相、反向、過載、過流、過壓、欠壓、斷流、逆相序等事件；能檢測備用電池電壓和監測負荷情況；能實現遠程和紅外抄表。是實現配電管理現代化的重要組成部分，也是電力負荷管理系統的配套終端產品，與電力負荷管理主站配合可實現負荷的監測，是電力營銷自動化系統中具有較高的實用價值的終端產品；而且具備多種擴展功能。該表計適用于各電廠、變電站、計量關口和企事業單位。
1.2 工作原理簡述
本產品由計量芯片、高速數據處理器、實時時鐘、數據接口設備組成。在高速數據處理器的控制下，通過計量芯片獲得有功電量、無功電量、功率、電壓、電流、功率因數、電網頻率等實時測量參數，并依據相應費率和需量等要求對數據進行處理，其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，其原理框圖如圖1所示。
1.3 技術參數
1.3.1主要技術參數
|
性能 |
參數 |
||
|
測量 |
接線方式 |
三相三線 / 三相四線 |
|
|
電壓 |
額定值 |
3×220V/380V |
|
|
過負載 |
持續：1.2倍 瞬時：2倍1S |
||
|
功耗 |
< 0.5VA / 相 |
||
|
精度 |
RMS(真實有效值)測量，精度0.2% |
||
|
準確度范圍 |
5V～1.2倍額定電壓 |
||
|
電流 |
額定值 |
3×5（20） A |
|
|
過負載 |
持續：1.2倍 瞬時：4倍1S |
||
|
功耗 |
< 0.5VA / 相（In=5A）< 0.1VA / 相（In=1A） |
||
|
精度 |
RMS(真實有效值)測量，精度0.2% |
||
|
準確度范圍 |
0～5A（In=5A） |
||
|
頻率 |
45～65Hz, 精度±0.02 Hz |
||
|
功率、功率因數 |
精度0.5% |
||
|
電能 |
有功電能0.5S級，無功電能2級 |
||
|
輸入 |
開關量輸入DI |
24V直流激勵自激，去抖時間20ms |
|
|
輸出 |
開關量輸出DO |
電磁式，觸點容量：5A , AC250V |
|
|
模擬量輸出AO |
輸出范圍4～20mA,負載能力500Ω，精度1% |
||
|
電能脈沖輸出 |
最多選配2路電能脈沖輸出，光耦隔離輸出 |
||
|
通訊 |
接口 |
RS485, 波特率：1200～19200bps |
|
|
協議 |
MODBUS-RTU協議 |
||
|
電源 |
工作范圍 |
AC / DC : 85～264 V |
|
|
功耗 |
< 4W |
||
|
環境 |
運行溫度 |
-25℃ ～+70℃ |
|
|
大氣壓力 |
70KPa～106KPa |
||
|
相對濕度 |
5%～95%(無冷凝) |
||
|
外形 |
顯示 |
高亮度三排LED顯示 |
|
|
尺寸 |
長×寬×厚=287mm×166mm×84mm |
||
|
重量 |
1830克 |
||
1.3.2時鐘準確度
日計時誤差≤0.5s/d
1.3.3實時時鐘電池
標稱電壓：3.6V
標稱容量：≥1.20Ah
工作溫度范圍：-60℃～+85℃
停電后數據保存時間：≥15年
1.3.4停電抄表及全失壓監測電池
標稱電壓：3.6V
標稱容量：≥1.20Ah
工作溫度范圍：-60℃～+85℃
1.3.5光耦脈沖輸出
|
脈沖輸出常數 |
脈沖常數與規格有關，具體數值見電能表銘牌 |
|
脈沖輸出寬度 |
80ms |

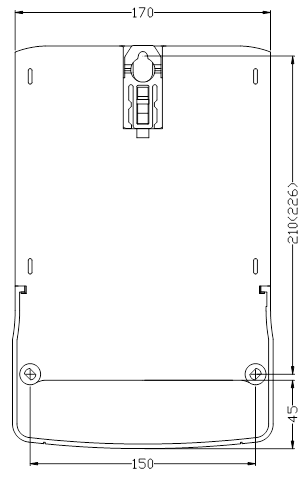

1.3.6其它數據
|

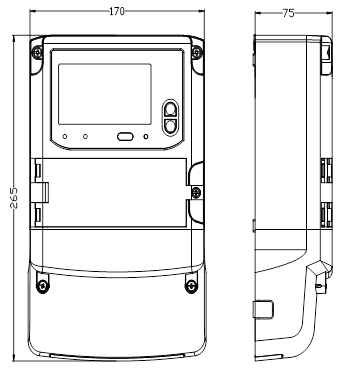

外形尺寸 |
長×寬×厚=265mm×170mm×75mm |
|
凈重 |
1.8kg |
1.3.7 電氣絕緣性能
1）介質強度
符合GB/T 13729 規定，工頻電壓2KV, 時間1分鐘。
2）絕緣強度
符合GB/T 13729 規定，500V兆歐表測試，絕緣電阻值不小于100MΩ。
3）沖擊電壓
符合GB/T 13729 規定，能承受峰值為5KV（強電回路）或1KV（弱電回路）的1.2/50us標準雷電的沖擊電壓試驗。
1.3.8機械性能
1）振動
符合GB/T 11287 標準，嚴酷等級為Ⅰ級；
2）沖擊
符合GB/T 14537 標準，嚴酷等級為Ⅰ級；
3）碰撞
符合GB/T 14537 標準，嚴酷等級為Ⅰ級；
1.3.9 電磁兼容性
1）靜電放電抗擾度
符合GB/T 17626.2（IEC 61000-4-2）規定，嚴酷等級為Ⅳ級；
2）射頻電磁場輻射抗擾度
符合GB/T 17626.3（IEC 61000-4-3）規定，嚴酷等級為Ⅲ級；
3）電快速瞬變脈沖群抗擾度
符合GB/T 17626.4（IEC 61000-4-4）規定，嚴酷等級為Ⅳ級；
4）浪涌抗擾度
符合GB/T 17626.5（IEC 61000-4-5）規定，嚴酷等級為Ⅳ級；
5）射頻傳導抗擾度
符合GB/T 17626.6（IEC 61000-4-6）規定，嚴酷等級為Ⅲ級；
6）工頻磁場抗擾度
符合GB/T 17626.8（IEC 61000-4-8）規定，嚴酷等級為Ⅴ級；
7）振蕩波抗擾度
符合GB/T 17626.12（IEC 61000-4-12）規定，嚴酷等級為Ⅲ級；
8）阻尼振蕩磁場抗擾度
符合GB/T 17626.10（IEC 61000-4-10）規定，嚴酷等級為Ⅴ級；
9）電壓瞬降短時中斷
符合GB/T 13729規定，嚴酷等級為Ⅱ級。
2 基本功能
2.1 電能計量
具有正向有功、反向有功、四象限無功電能計量功能，并可以據此設置組合有功和組合無功電能。
四象限無功電能除能分別記錄、顯示外，還可通過軟件編程，實現組合無功1和組合無功2電能的計算、記錄、顯示。
具有分時計量功能，即可按相應的時段分別累計并存儲總、尖、峰、平、谷有功電能和無功電能。
具有計量分相有無功電能量功能。
能存儲12個結算日電量數據，結算時間可設定為每月中任何一天的整點時刻。
2.2 最大需量測量
測量雙向最大需量、分時段最大需量及其出現的日期和時間，并存儲帶時標的數據。最大需量值可以手動按鍵清零或抄表器清零，需量清零有編程開關、密碼限制。
最大需量測量采用滑差方式，需量周期和滑差時間可設置。
當發生電壓線路上電、時段轉換、清零、時鐘調整等情況時，電能表從當前時刻開始，按照需量周期進行需量測量，當?shù)谝粋€(gè)需量周期完成后，按滑差間隔開始最大需量測量。在一個不完整的需量周期內，不做最大需量的記錄。
能存儲12個結算日最大需量數據。
2.3 時鐘、時段及費率功能
采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時和閏年自動切換功能。內部時鐘端子輸出頻率為1Hz。
具有2套時區表，可配置2套時區表切換時間；
具有2套日時段表，可配置2套日時段表切換時間；
可以配置公共假日時段。
可以配置周休日和周休日選擇的日時段表號。
2.4 測量及監測
可測量電壓、電流、有功功率、無功功率、視在功率、功率因數、相角、電網頻率、電池電壓等。
提供越限監測功能，可對線（相）電壓、電流、功率因數等參數設置閥值并進行監測，當某參數超出或低于設定的限值時，以事件方式進行記錄。
2.5 事件記錄
記錄電表失壓、欠壓、過壓、斷相、全失壓、電壓逆相序、電流逆相序、電壓不平衡、電流不平衡、失流、過流、斷流、潮流反向、過載、掉電、需量超限、總功率因數超限等事件，記錄參數編程、電表清零、需量清零、事件清零、校時、時區時段參數配置、開表蓋、開端鈕盒等事件。
事件記錄內容符合電力行業標準《DL/T 645-2007》協議及其備案文件。
2.6 負荷曲線
負荷記錄內容可以從“電壓、電流、頻率”、“有、無功功率”、“功率因數”、“有、無功總電能”、“四象限無功總電能”、“當前需量”六類數據項中任意組合選擇。
負荷記錄間隔時間可設置，每類負荷間隔時間可以相同，也可以不同。
負荷記錄數據帶有時標。
負荷記錄存儲空間保證在記錄“有、無功總電能”、“四象限無功總電能”，時間間隔為1分鐘的情況下可記錄不少于40天的數據容量。
2.7 數據凍結
數據凍結方式分定時凍結、瞬時凍結、日凍結、約定凍結、整點凍結。
每種方式凍結均可通過相應的凍結數據模式字選擇數據類型進行凍結，可選擇正向有功電能、反向有功電能、組合無功1電能、組合無功2電能、四象限無功電能、正向有功最大需量及時間、反向有功最大需量及時間、變量等。
定時凍結：配置定時凍結時刻，以月或日或小時為周期進行凍結，可保存最近60次的凍結數據。
瞬時凍結：在非正常情況下，下發瞬時凍結命令進行瞬時凍結，可保存最近3次的凍結數據。
日凍結：配置日凍結時刻，可保存最近2個月的凍結數據。
約定凍結：在兩套時區表切換、兩套日時段表切換、或電力公司認為有特殊需要時，凍結轉換時刻的電能量以及其他重要數據，可保存最近2次切換凍結數據。
整點凍結：配置整點凍結起始時間、凍結間隔時間，可保存最近254個凍結數據。
2.8 電壓統計
記錄三相電壓及分相電壓的最高電壓及出現時間、最低電壓及出現時間，統計電壓監測時間、超上限時間、超下限時間，電壓合格率、電壓超限率。
可連續記錄統計最近12個結算日的電壓合格率統計數據。
2.9 諧波分析
可測量三相電壓、三相電流波形失真度及32次以內的諧波含量。
2.10 通訊
電能表具有1個紅外通信接口、2個RS485通信接口。各通信口在物理層相互獨立，一種通信信道的損壞不影響另一信道。另外，通信接口和電能表內部電路實行電氣隔離，有失效保護電路。
通信波特率可設置，標準速率為1200bps、2400bps、4800bps、9600bps；RS485接口的缺省波特率為2400bps；調制式紅外通信接口的缺省波特率為1200bps。
電能表通信協議符合DL/T645-2007及其備案文件要求。
2.11 停電抄表
停電后,可以通過按鍵喚醒電表抄表，也可以通過紅外通訊口喚醒電表，以便用抄表器抄表。電能表被喚醒后如沒有按鍵操作，自動循環顯示一遍后關閉液晶顯示，若有按鍵操作，則按鍵操作30秒后關閉液晶顯示。
2.12 LED指示、脈沖信號輸出
電表面板上裝有3個LED指示燈：有功功率脈沖、無功功率脈沖、報警指示。功率脈沖常數與電表規格有關，具體數值見電表銘牌。

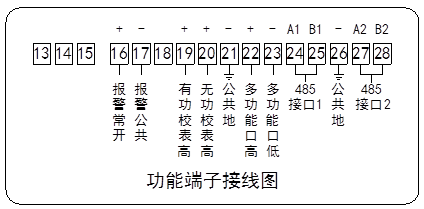

電表輔助端子配有有功校表脈沖信號、無功校表脈沖信號、多功能測試信號、報警信號。
2.13 多功能測試接口
電能表輔助端子的多功能測試接口可輸出日計時誤差檢測信號、時段投切信號、需量周期信號。三個輸出信號使用同一輸出接口，并可通過編程設置進行切換。電能表斷電后再次上電，多功能測試接口輸出信號默認為日計時誤差檢測信號。
2.14 電表休眠
當外部電源斷電后，電表由內部電池供電保持不間斷工作，同時電表為降低電池功耗，自動轉入休眠狀態；當外部電源恢復供電時，電表退出休眠方式。休眠方式下，可通過紅外或按鍵喚醒。
2.15 報警輸出接口
具有報警輸出接點。
2.16 電源供電方式
電能表供電有2種方式：線路供電、線路和輔助電源（AD/DC自適應）供電，具體采用哪種方式以實際發貨實物為準。
線路供電：電能表電源由線路供電；電能表具備帶隔離的多路輸出電源，分別提供給表內部測量與數據處理單元、通信單元使用。對于三相四線電能表，當電能表三相電壓中有任兩相斷相后，電能表能正常工作；對于三相三線電能表，當電能表三相電壓中有任一相斷相后，電能表能正常工作。
線路和輔助電源（AD/DC自適應）供電：電能表電源由線路和輔助電源(AC/DC自適應)供電，兩種供電方式相互獨立，互不影響；并可不間斷自動轉換，且輔助電源供電方式優先。對于三相四線電能表，當電能表三相電壓中有任兩相斷相后，電能表仍能正常工作；對于三相三線電能表，當電能表三相電壓中有任一相斷相后，電能表仍能正常工作。電能表配置有輔助電源接線端子，輔助電源供電電壓為100～240V交、直流自適應。
3. 仿真功能
|
通訊 |
RS485(波特率2400BPS) |
|
|
通訊協議 |
DLT-645-2007 |
|
|
與協議完全一致功能 |
讀地址 |
|
|
廣播校時 |
|
|
|
跳閘 |
|
|
|
保電 |
|
|
|
報警 |
|
|
|
讀取電能數據 |
當前月組合有功（總、尖、峰、平、谷）正向有功、反向有功、組合無功1、組合無功2、第一象限無功、第二象限無功、第三象限無功、第四象限無功、正向視在電能、反向視在電能，以上每項分別有（總、尖、峰、平、谷）五項數據，可按對應數據塊讀取 |
|
|
A/B/C三相每相正向有功、反向有功、組合無功1、組合無功2、第一象限無功、第二象限無功、第三象限無功、第四象限無功、正向視在電能、反向視在電能讀取 |
||
|
上1至上12結算日組合有功（總、尖、峰、平、谷）正向有功、反向有功、組合無功1、組合無功2、第一象限無功、第二象限無功、第三象限無功、第四象限無功、正向視在電能、反向視在電能，以上每項分別有（總、尖、峰、平、谷）五項數據，可按對應數據塊讀取 |
||
|
上1至上12結算日A/B/C三相每相正向有功、反向有功、組合無功1、組合無功2、第一象限無功、第二象限無功、第三象限無功、第四象限無功、正向視在電能、反向視在電能讀取 |
||
|
讀取需量數據 |
當前月，上1至上12結算日所有需量數據(跟費率有關項只有4種費率，也就是尖、峰、平、谷) |
|
|
讀取變量數據 |
包括電壓、電流、有功功率、無功功率、功率因素、相角，總數據、分相數據及數據塊都可以 |
|
|
電網頻率，當前有功、無功、視在需量讀取，表內溫度，時鐘電池電壓，抄表電池電壓，內部電池工作時間讀取 |
||
|
部分事件讀取 |
全失壓總次數及累計時間 |
|
|
A/B/C每相失壓總次數及累計時間 |
||
|
A/B/C每相欠壓總次數及累計時間 |
||
|
A/B/C每相斷相總次數及累計時間 |
||
|
A/B/C每相失流總次數及累計時間 |
||
|
A/B/C每相過流總次數及累計時間 |
||
|
A/B/C每相斷流總次數及累計時間 |
||
|
A/B/C每相潮流反向總次數及累計時間 |
||
|
A/B/C每相過載總次數及累計時間 |
||
|
電壓逆相序總次數及累計時間 |
||
|
電流逆相序總次數及累計時間 |
||
|
電壓不平衡總次數及累計時間 |
||
|
電流不平衡總次數及累計時間 |
||
|
總功率因素超下限次數及累計時間 |
||
|
參變量讀取 |
|
|
|
讀取部分凍結數據 |
上1-上12次定時凍結數據讀取 |
|
|
上1-上3次瞬時凍結數據讀取 |
||
|
上1-上254次整點凍結數據讀取 |
||
|
部分參變量寫入 |
|
|
|
與協議不一致功能 |
|
與協議DLT-645-2007不一致在于數據寫入，包括電量數據，需量數據，變量數據，事件數據，凍結數據及相關參數，寫入?yún)f(xié)議格式按DLT-645-2007 ‘7.3寫數據’相關內容，其中數據標識與讀取時的標識一致，密碼與操作者代碼數據任意（可全0），數據項格式和長度與讀取對應量一致（PC軟件發送數據時要按協議數據項+33H），數據具體項目與上面可讀取的一致。 |
4.仿真故障設置
4.1電能表通信類故障：
|
序號 |
電能表上反映故障現象 |
軟件可設置故障點 |
電能表軟件設置故障實現 |
備注 |
|
1 |
不能進行485通信 |
485通信故障 |
無法讀取和設置電能表的所有信息 |
液晶能指示通訊狀態 |
|
2 |
電能表紅外無法抄表 |
紅外通信故障 |
紅外通訊不上，無法抄表 |
|
4.2電能表事件類異常提示：
|
序號 |
電能表上反映故障現象 |
軟件可設置故障點 |
電能表軟件設置故障實現 |
備注 |
|
1 |
失壓
|
失壓故障 |
軟件設置某相失壓時，該相對應的字符閃爍。能夠查詢到事件發生的時間 |
包括A、B、C三相 |
|
2 |
斷相 |
斷相故障 |
軟件設置斷相時不顯示該相對應的字符能夠查詢到事件發生的時間 |
包括A、B、C三相 |
|
3 |
失流 |
失流故障 |
軟件設置某相失流時，該相對應的字符閃爍能夠查詢到事件發生的時間。 |
包括A、B、C三相 |
|
4 |
逆相序 |
逆相序故障 |
軟件設置某逆相序時，液晶顯示逆相序能夠查詢到事件發生的時間 |
|
4.3電能表內部故障模擬：
|
序號 |
電能表上反映故障現象 |
軟件可設置故障點 |
電能表軟件設置故障實現 |
備注 |
|
1 |
電能表突走突變 |
電能突變故障 |
電能表比正常情況下走的快 |
|
|
2 |
電能表時間日期異常 |
時間顯示故障 |
時間顯示不正確 |
例如：日期超前，時間走的快 |
|
3 |
電能表使用中表計顯示全部回零 |
數據顯示故障 |
讓電能量顯示全部為零，但是讀取的電能量不為零。 |
表計受干擾、所有數據丟失 |
|
4 |
內部程序錯誤 |
死機故障 |
液晶死在當前界面下，顯示內容頁不變，按翻頁無反應。 |
|
|
5 |
存儲器故障或損壞 |
數據讀取故障 |
讀取的電量全為零，但是顯示正常。 |
|
|
6 |
時鐘故障 |
時鐘故障 |
顯示的時間為亂碼 |
時段、事件記錄的時間不正確。 |
|
7 |
費控繼電器不動作 |
分合閘故障 |
收到繼電器故障命令后，再接收到分合閘命令時，繼電器不動作，但是跳閘指示燈正常。 |
|
|
8 |
停電顯示電池欠壓 |
主供電電池欠壓 |
液晶上面停電抄表電池欠壓指示點亮 |
|
|
9 |
時鐘電池電壓低 |
時鐘電池欠壓 |
液晶上面時鐘電池欠壓指示點亮 |
|
|
10 |
脈沖燈閃爍不正常 |
脈沖燈故障 |
與實際計量不符 |
|
4.4電能表硬件類故障：
|
序號 |
電能表上反映故障現象 |
軟件可設置故障點 |
電能表軟件設置故障實現方式 |
備注 |
|
1 |
電能表進出線電壓及供電正常，但電能表無顯示 |
電能表不啟動 |
電能表程序接收到故障設置后，電能表程序?qū)㈦娔鼙盹@示屏、電能表狀態燈、脈沖燈、按鍵喚醒功能關閉，但485通信保持正常 |
|
|
2 |
電能表上電后顯示白屏 |
電能表白屏 |
電能表程序接收到故障設置后，電能表程序?qū)㈦娔鼙盹@示屏顯示為白屏，其余均顯示正常 |
|
|
3 |
電能表上電后顯示黑屏 |
電能表黑屏 |
電能表程序接收到故障設置后，電能表程序?qū)㈦娔鼙盹@示屏顯示為白屏，其余均顯示正常 |
|
|
4 |
電能表上電后顯示花屏 |
電能表花屏 |
電能表程序接收到設置故障后，將電能表顯示更改為亂碼顯示 |
|
|
5 |
電能表上顯示接入的A相電壓值為0 |
電能表A相無電壓 |
電能表程序接收到設置故障后，將電能表A相電壓值顯示為0 |
|
|
6 |
電能表上顯示接入的B相電壓值為0 |
電能表B相無電壓 |
電能表程序接收到設置故障后，將電能表B相電壓值顯示為0 |
|
|
7 |
電能表上顯示接入的C相電壓值為0 |
電能表C相無電壓 |
電能表程序接收到設置故障后，將電能表C相電壓值顯示為0 |
|
|
8 |
電能表上顯示的接入A相電流為0 |
電能表A相無電流 |
電能表程序接收到設置故障后，將電能表A相電壓值顯示為0 |
|
|
9 |
電能表上顯示的接入B相電流為0 |
電能表B相無電流 |
電能表程序接收到設置故障后，將電能表B相電壓值顯示為0 |
|
|
10 |
電能表上顯示的接入C相電流為0 |
電能表C相無電流 |
電能表程序接收到設置故障后，將電能表C相電壓值顯示為0 |
|
|
11 |
電能表上顯示的接入A相電壓為正常值的50% |
電能表A相電壓異常 |
電能表程序接收到設置故障后，將電能表A相電壓值顯示為50% |
|
|
12 |
電能表上顯示的接入B相電壓為正常值的50% |
電能表B相電壓異常 |
電能表程序接收到設置故障后，將電能表B相電壓值顯示為50% |
|
|
13 |
電能表上顯示的接入C相電壓為正常值的50% |
電能表C相電壓異常 |
電能表程序接收到設置故障后，將電能表C相電壓值顯示為50% |
|
|
14 |
電能表上顯示的接入A相電流為正常值的50% |
電能表A相電流異常 |
電能表程序接收到設置故障后，將電能表A相電流值顯示為50% |
|
|
15 |
電能表上顯示的接入B相電流為正常值的50% |
電能表B相電流異常 |
電能表程序接收到設置故障后，將電能表B相電流值顯示為50% |
|
|
16 |
電能表上顯示的接入C相電流為正常值的50% |
電能表C相電流異常 |
電能表程序接收到設置故障后，將電能表C相電流值顯示為50% |
|
5. 液晶顯示說明
本表采用字段式液晶顯示器顯示各種電量和信息，具有顯示內容豐富、明了清晰，顯示界面操作靈活方便等特點。
具備背光顯示功能。電能表運行狀態下可通過按鍵、紅外等觸發方式點亮背光。

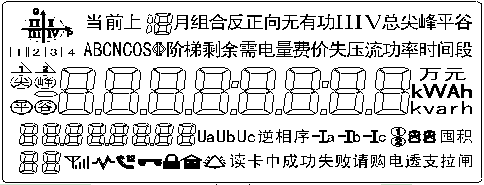

5.1 顯示界面
|
序號 |
LCD圖形 |
說明 |
|
1 |
|
當前運行象限指示 |
|
2 |
漢字字符，可指示： 1）當前、上1月-上12月的正反向有功電量，組合有功或無功電量，Ⅰ、Ⅱ、Ⅲ、Ⅳ象限無功電量，最大需量，最大需量發生時間 2）時間、時段 3）分相電壓、電流、功率、功率因數 4）失壓、失流事件記錄 5）階梯電價、電量1234 6) 剩余電量(費)，尖、峰、平、谷電價 |
|
|
3 |
|
數據顯示及對應的單位符號 |
|
4 |
|
上排顯示輪顯/鍵顯數據對應的數據標識，下排顯示輪顯/鍵顯數據對應數據標識的組成序號。 |
|
5 |
從左向右依次為： 1）①②代表第1、2套時段
2）
3）
4）
5）
6）
7）
8）
9）
10） |
|
|
6 |
1）IC卡"讀卡中"提示符 2) IC卡"讀卡成功"提示符 3）IC卡"讀卡失敗"提示符 4) "請購電"剩余金額偏低時閃爍 5）透支狀態指示 6）繼電器拉閘狀態指示 7）IC卡金額超過最大費控金額時的狀態指示（囤積） |
|
|
7 |
|
從左到右依次為： 1）三相實時電壓狀態指示，Ua、Ub、Uc分別對應A、B、C相電壓，某相失壓時，該相對應的字符閃爍；某相斷相時則不顯示。 2）電壓電流逆相序指示。 3）三相實時電流狀態指示，Ia、Ib、Ic 分別對應A、B、C相電流。某相失流時，該相對應的字符閃爍；某相斷流時則不顯示。某相功率反向時，顯示該相對應符號前的"-"。 |
|
8 |
|
指示當前運行第"1、2、3、4"階梯電價 |
|
9 |
|
1）指示當前費率狀態（尖峰平谷）
2）" |
時鐘電池欠壓指示
停抄電池欠壓指示
無線通信在線狀態及信號強弱指示
載波通信
允許編程狀態指示
報警指示
"指示當前使用第1、2套階梯電價5.2 顯示狀態
電表運行中具有3種顯示狀態：自動循顯狀態、按鍵顯示狀態、內部管理狀態。
自動循顯狀態：電能表在正常運行情況下處于自動循顯狀態，根據設定的時間滾動顯示。自動循顯項目、循顯時間可由用戶自行設定。最大可選顯示項目99項，循顯時間可設置成1～99秒，顯示代碼可按內部管理狀態下的顯示代碼顯示或用戶自定義序號顯示。
按鍵顯示狀態：按顯項目可配置，最多可配置99項。當電表處于運行狀態的自動循顯方式時，一旦有顯示按鍵觸發，電表切換到按鍵顯示狀態并點亮背光。在按鍵動作消失60秒后自動切換回自動循顯狀態并關閉背光。按鍵顯示時可按出所有的故障類及事件異常類提示代碼。顯示代碼可按內部管理狀態下的顯示代碼顯示或用戶自定義序號顯示。
內部管理狀態：為滿足更多用戶需求，通過液晶可查看更多信息，增加內部管理狀態。按住任意一個顯示按鍵10秒后，電表切換到內部管理狀態并點亮背光。在內部管理狀態下，按鍵動作消失60秒后自動切換到自動循環顯示狀態并關閉背光。具體顯示內容參見附錄1。
電表故障類異常提示：此類異常一旦發生則將顯示的循環顯示功能暫停，液晶屏固定顯示該異常代碼。當故障類異常只有一個時，液晶屏固定顯示該故障類異常代碼；當故障類異常代碼有幾個同時發生時，按照故障類異常代碼遞增順序循環顯示，顯示間隔為循顯時間?？梢园慈我伙@示按鍵跳出故障異常代碼顯示進入按鍵循顯，按鍵循環顯示情況下無按鍵60秒后，返回故障類異常代碼顯示。故障類顯示代碼定義參考附錄1。
事件類異常提示：此類異常一旦發生則在循環顯示的第一屏插入顯示該異常代碼。當事件類異常代碼只有一個發生時，在循環顯示的第一屏插入該事件類異常代碼。當事件類異常代碼有幾個同時發生時，在循環顯示的第一屏前按照遞增順序插入全部事件類異常代碼，顯示間隔為循顯時間。事件類顯示代碼定義參考附錄1。
5.3 顯示按鍵操作說明
本表提供2個顯示按鍵供用戶查看顯示。
自動循顯狀態：
按上翻鍵、下翻鍵后切換到按鍵顯示狀態。
按鍵顯示狀態：
上翻鍵，順序向上逐一翻滾查看顯示項目。
下翻鍵，順序向下逐一翻滾查看顯示項目。
內部管理狀態：
上翻鍵，改變光標所在顯示代碼的位置。
下翻鍵，改變光標所在顯示代碼的數值。
6 安裝與接線
6.1 外觀尺寸
6.2 安裝尺寸

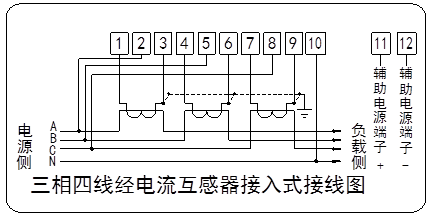

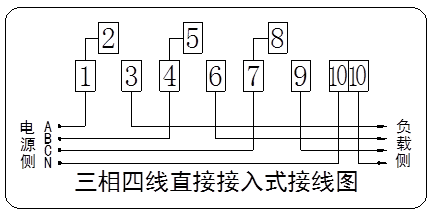

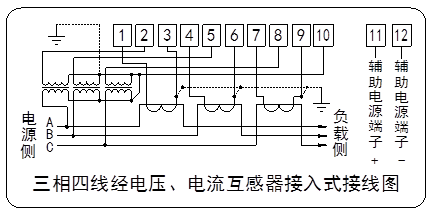

6.3 端子接線圖
注1：對于三相四線接線方式，10號端子為電壓零線端子。
注2：當電能表供電方式為“線路供電”時，11、12輔助接線端子懸空；當電能表供電方式為“線路和輔助電源（AD/DC自適應）供電”時，11、12輔助接線端子接輔助電源。
7 其它使用說明
7.1 電表編程
電表在出廠前已進行了數據清零、對時、參數設置等工作，但用戶在安裝前可能仍要進行這些工作，以上工作可通過紅外通信口、RS485通信口來進行。編程操作除有嚴格密碼保護外，還有硬件開關保護。編程前，編程開關應處于有效狀態，液晶上會有編程開關符號顯示提示。
7.2 停電抄表電池
為節省停電抄表電池電量，延長使用壽命，建議電表掛網前（如保存在庫房等）取下外接停電抄表電池。
當停電抄表電池電量不足時，電表停電抄表和全失壓檢測功能會受影響，此時應及時更換電池。要求停電抄表電池僅選用我公司認可的電池，最好是向我公司聯系購買，以確保電能表的性能發揮最優。
7.3 電表檢驗
本表配有用于檢表的脈沖輸出指示燈和光耦隔離的脈沖輸出接口，檢表時輸出的脈沖數與功率、功率因數及脈沖常數有關。
如用脈沖輸出接口進行電能表檢驗，當檢各種有功電量誤差時，將檢表臺的脈沖輸入線的正端接電表“有功校表端（+）”，負端接電表“公共地（-）”；當檢各種無功電量誤差時，將檢表臺的脈沖輸入線的正端接電表“無功校表端（+）”，負端接電表“公共地（-）”。
8 注意事項
必須嚴格按照標牌上標明的電壓等級接入電壓。
? 安裝時應將接線端子擰緊，并且將表計掛牢在堅固耐火、不易振動的屏上。電表下視時顯示效果最佳，故應垂直安裝，高度以1.8m為宜。
? 接線后應將端蓋鉛封，建議將表的上蓋加鉛封。
表計應存放在溫度為-40～70℃，濕度＜85%的環境中，并且應在原包裝的條件下放置，疊放高度不超過5層。電表在包裝拆封后不宜儲存。
9 執行標準
DL/T 645-2007 多功能電能表通信協議；
DL/T 566-1995 電壓失壓計時器技條件；
DL/T 1485-2015 三相智能電能表技術規范；
DL/T 1489-2015 三相智能電能表型式規范；
DL/T 1491-2015智能電能表信息交換安全認證技術規范。
友情鏈接：
