當前位置：昆明工業職業技術學院營配自動化模擬實訓室
項目簡介
配電自動化部分采用架空線路和電纜線路作為配電自動化模擬設備，培訓涉及線路的結構組成、基本功能、一二次設備的使用采用、10kV不停電作業、智能終端的使用采用、線路故障模擬分析、以及后臺系統的監測及控制等；裝表接電部分采用接線仿真模擬屏柜，進行終端、集中器、三相表、單相表、互感器等的安裝及接線；110kV變電站虛擬現實仿真采用虛擬現實技術實現某一110kV配變站電場景的仿真，實現學員在安全的虛擬環境中進行變電站倒閘操作、事故處理、巡視、缺陷和異常處理、檢修等運維作業的交互體驗式培訓。
實訓室采用真實設備和仿真技術相結合，實訓設備設計采用虛擬電源技術和漏電保護，保證了學員的使用安全。項目再現真實環境，從110kV配電場景到10kV環網柜、開閉所測控單元、架空線路、斷路器、饋線終端、各種表計等，設備配置全，功能全面，使用操作方便。實訓設備采用成熟的自動化控制和模塊化組件構成，安裝維護方便，功能實現簡單。項目實訓功能全，針對帶電作業工、繼電保護工、直流設備檢修工、變電所調試檢修員、電網調度自動化運行值班員、電網調度自動化廠站端調試檢修員、電氣試驗工、變電一次安裝工、變電二次安裝工、電測儀表工、裝表接電工等相關專業和工種的培訓、崗位的業務學習、技術考核和技能等級鑒定以及競賽、比武。
項目規模
1）配電自動化模擬實訓：開關站配網實訓系統、架空線路實訓系統、配網自動化仿真培訓控制系統；
開關站配網實訓系統，由一套開關站設備組成（PT柜、進線柜、環網柜、出線柜等），包含環網柜、開閉所分布式測控單元DTU、故障模擬屏、線路帶電指示、交直流電源箱、實訓工作站等組成。系統采用真實配網設備和仿真設備結合設計，滿足環網柜線路機構組成和基本功能，具備自動化終端的介紹、系統的控制和后臺監測、故障運行及分析等。真實還原現場實景，一比一進行線纜線路配網培訓工作；
架空線路配網實訓系統，由6臺柱上斷路器成套設備構成雙電源一分支配網網絡，包含仿真線桿、柱上斷路器，饋線智能終端、故障模擬箱、線路帶電指示、交直流電源箱、實訓工作站等組成。系統模擬真實配網設備設計，具備架空線路機構組成和基本功能，具備配網10kV不停電作業實操、自動化終端的介紹、系統的控制和后臺監測、故障運行及分析等。真實還原現場實景，一比一進行架空線路配網培訓工作；
配電自動化SCADA主站系統，對架空線路和線纜線路配電網進行運行監測、遙控、故障處理。軟件采集終端信息進行處理和分析，實時顯示線路運行動態。并進行現場培訓教學和系統設置功能；
2）裝表接電模擬實訓：使用五種不同的表計和接線方式屏柜結構，包含三相三線終端電能表接線、三相四線集中器電能表接線、低壓帶電流互感器預付費三相四線表接線、低壓直接接入式三相四線表接線、低壓單相表接線等；

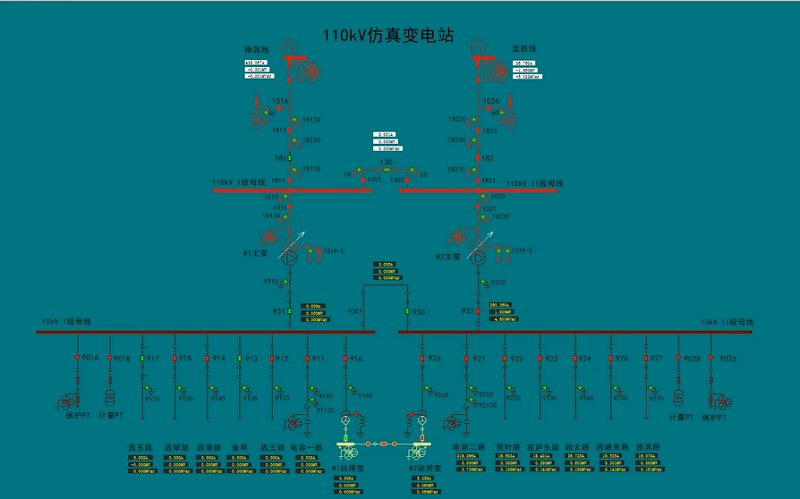

3）110kV變電站虛擬現實仿真實訓：采用虛擬現實技術對變電站1：1詳細仿真建模，一次系統采用三維虛擬現實技術建立三維場景，實現基本變電站中變壓器、開關、刀閘、互感器、電容器、電抗器、阻波器、GIS組合電器、母線、避雷器、耦合電容器、所用變等設備的再現，最終使學員進行變電站設備認知、運維、巡視等培訓功能。
整體營配自動化模擬實訓項目用于職業技能的培訓、考核和技能鑒定。使學員了解配電自動化和營銷計量的環境要求和功能特點，掌握真實電氣一次、二次設備配置的基本原理與實際操作技能，配網10kV不停電作業流程，學會常見線路故障的分析與排查方法，提高對突發事件的應急處理能力。系統設置各種漏電保護功能，保證教師、學員和設備的安全。具備“教、學、練、考”等多層次的培訓功能。

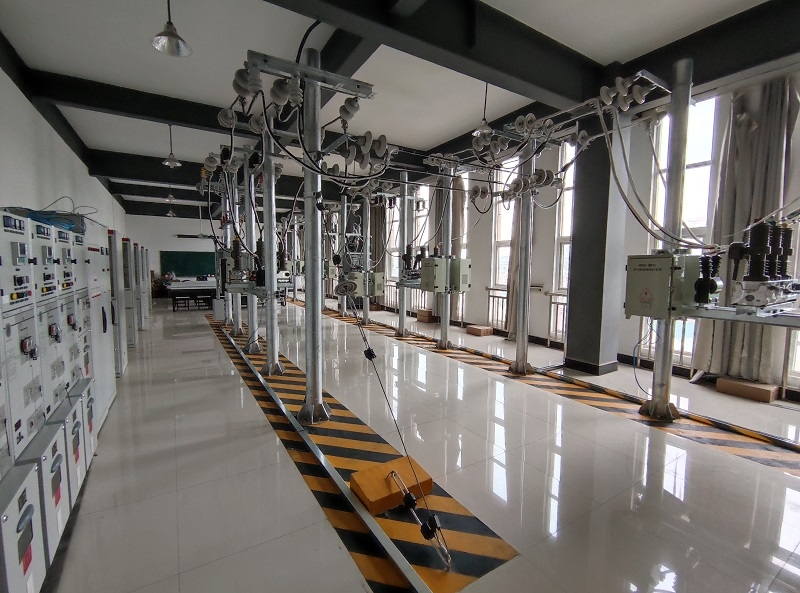

營配自動化模擬實訓場景

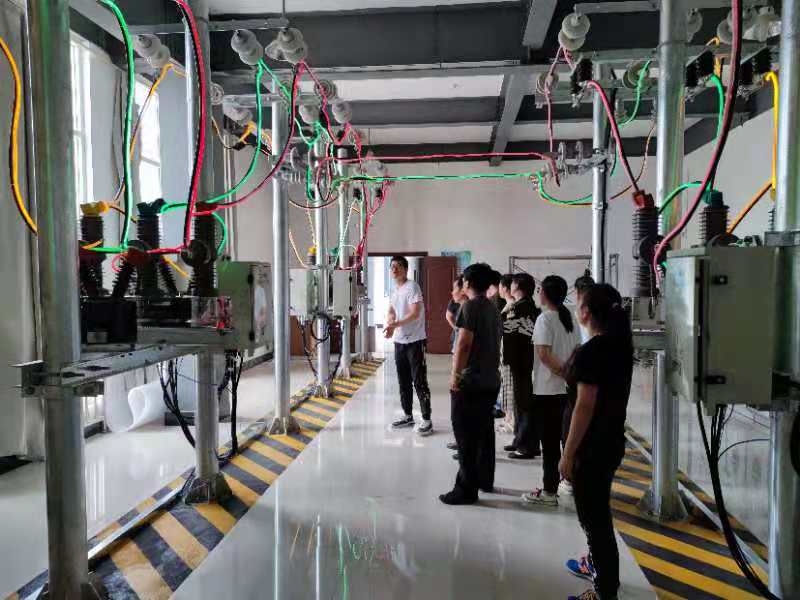

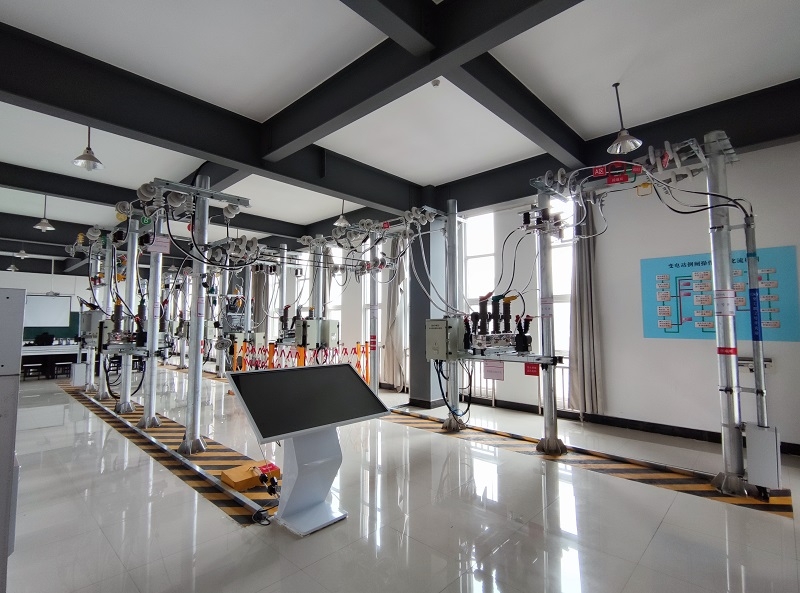

架空線路配網實訓系統

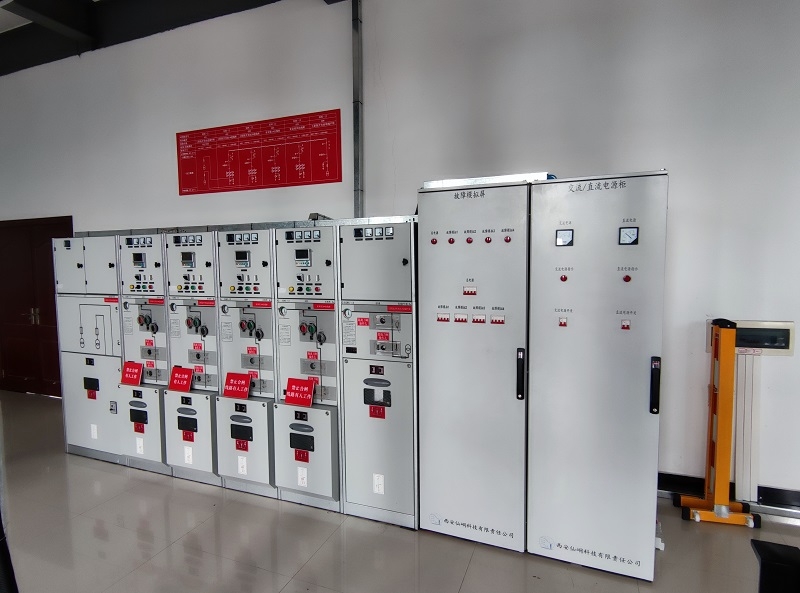

開關站配網實訓系統

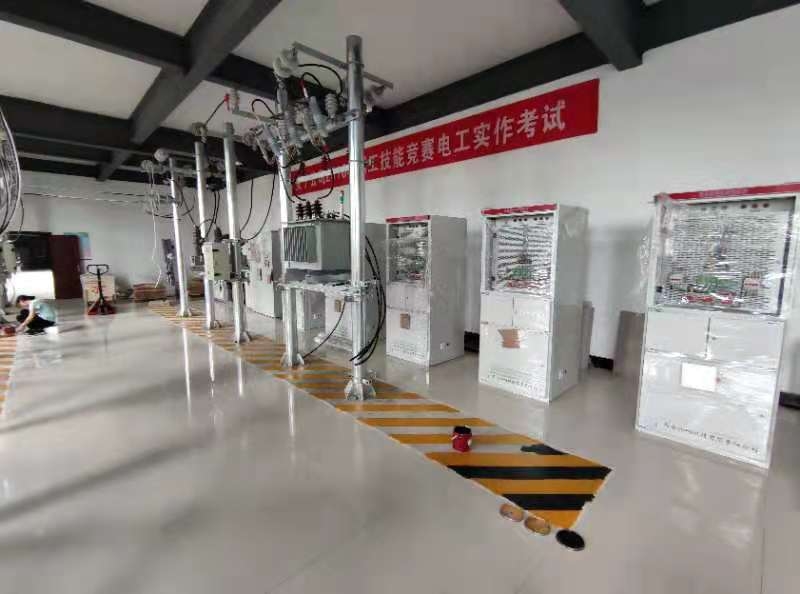

裝表接電模擬實訓

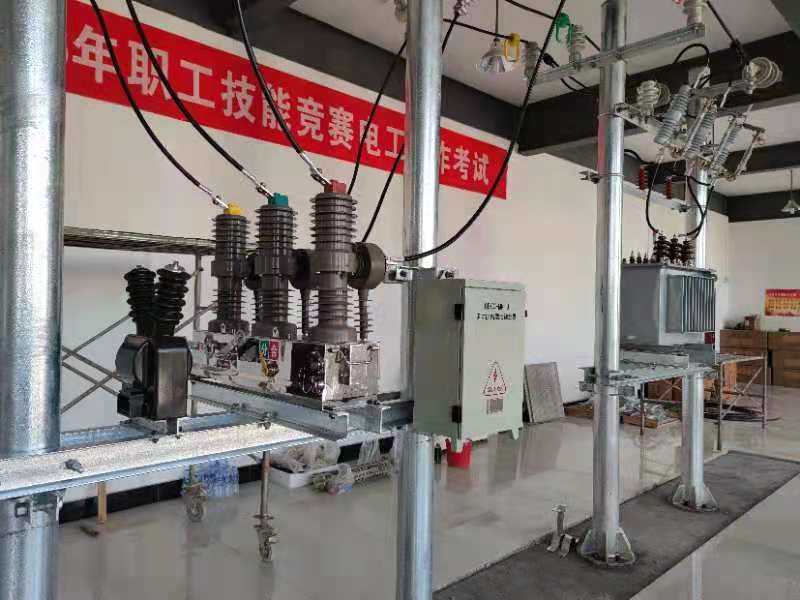

柱上斷路器及變壓器實訓設備

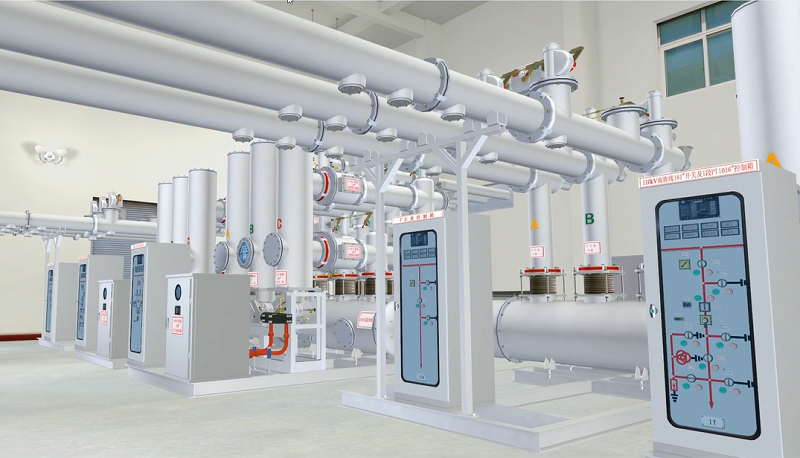

110kV變電站虛擬現實仿真

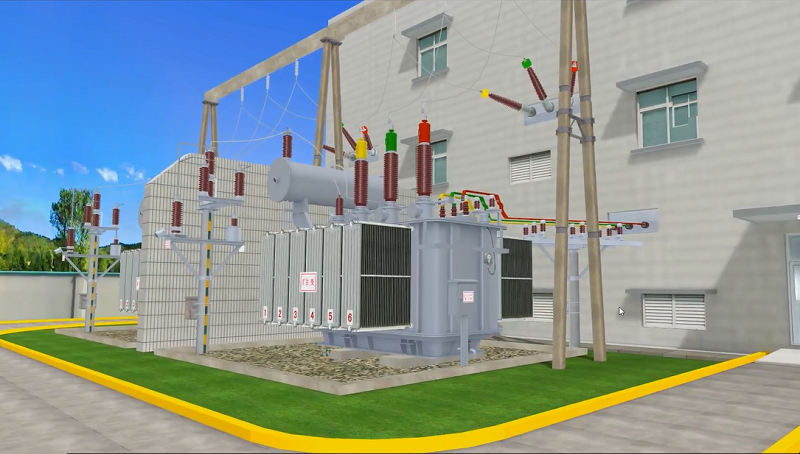

110kV變電站虛擬現實仿真
110kV變電站虛擬現實仿真
