當前位置：內蒙古電力（集團）有限責任公司10kV典型客戶配電站實訓系統
項目概況
10kV典型室內客戶變電站實訓系統建設雙回進線單母線分段配電站模擬系統，包含高低壓配電成套設備、交直流模擬屏、系統加載仿真模擬柜、系統模擬屏、智能監控軟件、虛擬仿真系統等。高低壓開關設備形成雙回進線單母線分段配電站系統，由系統軟件對配電站進行遠程建立及控制。高低壓開關設備采用虛負荷電壓電流源替代一次線路供電，保證了學員培訓中的操作安全。

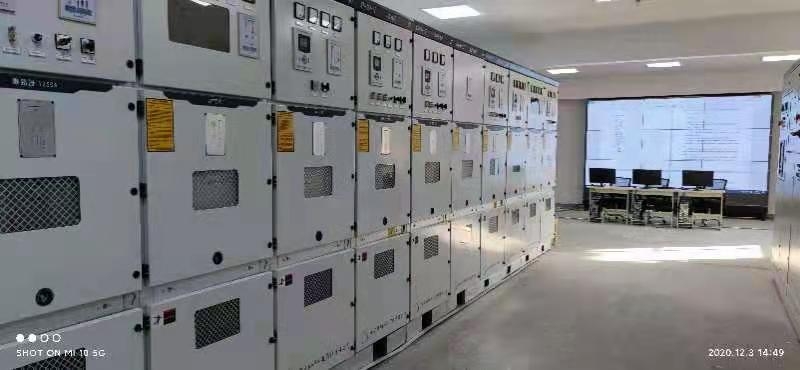

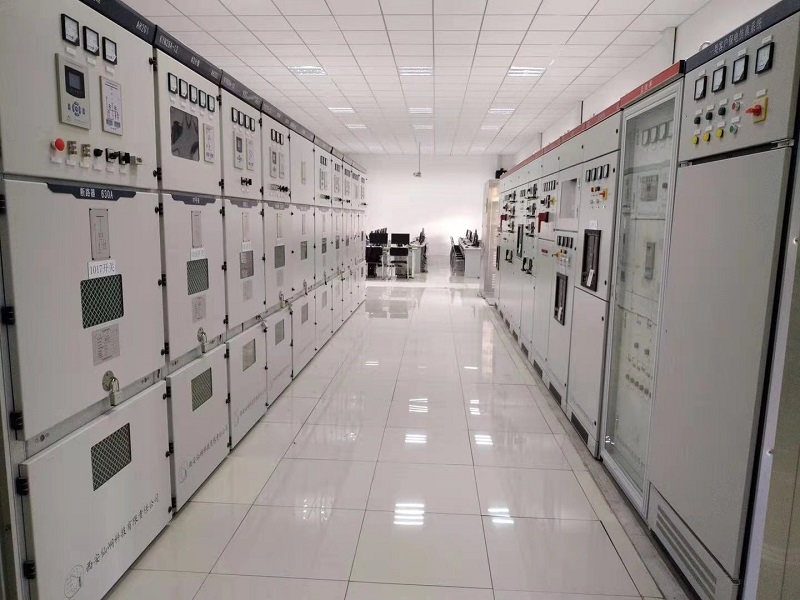

高壓配電成套設備：10kV高壓配電柜為10面組成，柜體包含高壓進線柜2臺、高壓計量柜2臺、高壓母線PT柜2臺、高壓出線柜2臺，高壓母聯柜1臺、高壓母聯隔離柜1臺，設備按照生產現場實物安裝，設備一次不帶危險電源，智能虛負荷電源加載，保證了教學培訓中的操作安全；
低壓配電成套設備：0.4kV低壓配電柜為10組成，柜體包含低壓進線柜2臺、電容器補償柜2臺、低壓出線柜2臺，低壓計量柜1臺、低壓母聯柜1臺、柴油發電機進線柜1臺、風力發電進線柜1臺。設備一次不帶危險電源，智能虛負荷電源加載，保證了教學培訓中的操作安全；
配電變壓器設備：配電變壓器柜2面，采用干變式仿真變壓器，具備變壓器運行狀態中各種故障的模擬功能；
系統交直流屏，作為配電站二次仿真設備電源及低壓供電電源，具備AC220V、DC24V、DC48V等電源供給，具備漏電、過載、短路等保護功能；
系統加載仿真模擬柜，主要包含虛負荷功率源、電壓互感器、電流互感器、故障模擬、加載控制系統等，由多臺設備分組對高壓配電設備、配電變壓器設備、低壓配電設備進行電氣及各種故障的模擬運行。加載控制系統可遠程實現模擬負荷的調節，控制模擬負荷的大小和負載類型（容性、阻性和感性負載），實現配電設備控制類故障、顯示類故障、采集類故障等模擬；

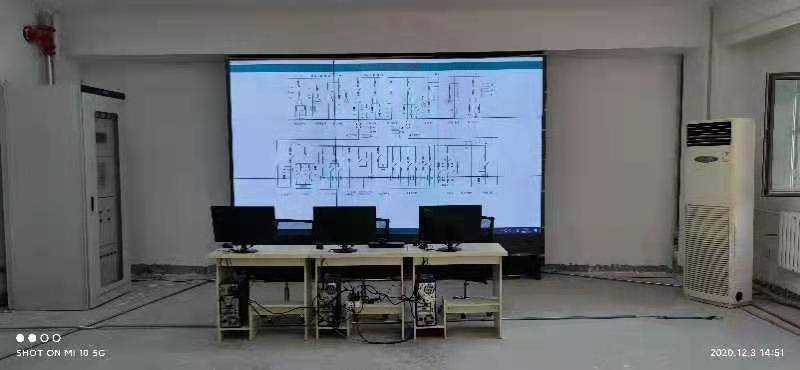

系統模擬屏，顯示一次系統主接線圖，系統帶電狀況、運行狀態、開關、刀閘、地刀等的實時狀態，以及風光電源、備用電源的運行狀態；
智能監控軟件，實現對整個配電實訓系統各節點及核心元件的電網運行信息的監視控制。與高低壓配電設備、虛負荷功率源、綜合保護器以及故障模擬器進行通訊。實現對10kV配電實訓系統的遙信、遙測、遙控，具備系統運行負荷的加載，系統運行故障的下發與排查，學員培訓考核等功能；
虛擬仿真系統：利用3D虛擬現實技術實現供配電一次設備的三維重現，如刀閘、地刀、變壓器、瓷瓶、表計等，能逼真地模擬各種天氣狀況，形象地反映配電設備的正常、異常、事故狀態及其動作過程，可以實現在場景中的任意漫游，對場景中的一次設備進行就地操作，并可對虛擬場景中的設備進行巡視、檢查、記錄等，并可形象逼真的模擬現場的掛牌、掛地線和驗電等不同的仿真實訓；
仿真表計：系統集成采用仿真型微機保護、仿真終端、仿真電能表等，微機保護自動采集設備和故障模擬，在一次線路無電壓時，采集設備和故障控制模塊無動作，線路電壓達到36V時，采集設備和故障控制模塊自動開始工作。系統自動進行智能化動作，包含表計計量、故障模擬、斷路器動作、變壓器運行、指示顯示等功能。高低壓電氣設備的運行和真實配電室運行特性完全一致，高壓出線柜斷路器合閘后，配電變壓器立即帶電運行，合上低壓進線柜斷路器后，低壓母線隨即帶電，并且電容補償能夠自動投切等具備實際運行功能。
